Jaki jest moduł sprężystości belki H o wymiarach 300 X 300?

Jaki jest moduł sprężystości belki H 300 X 300?

Jako dostawca H Beam 300 X 300 często spotykam się z zapytaniami dotyczącymi specyfikacji technicznych naszych produktów, zwłaszcza modułu sprężystości. Zrozumienie modułu sprężystości H Beam 300 X 300 ma kluczowe znaczenie dla inżynierów, architektów i specjalistów budowlanych, ponieważ bezpośrednio wpływa na wydajność konstrukcyjną i projektowanie różnych projektów. W tym poście na blogu zagłębię się w koncepcję modułu sprężystości, wyjaśnię jego znaczenie dla H Beam 300 X 300 i przedstawię kilka praktycznych spostrzeżeń opartych na moim doświadczeniu w branży.

Zrozumienie modułu sprężystości

Moduł sprężystości, znany również jako moduł Younga, jest podstawową właściwością materiału, która mierzy sztywność materiału. Reprezentuje stosunek naprężenia (siła na jednostkę powierzchni) do odkształcenia (odkształcenia na jednostkę długości) w zakresie sprężystości materiału. Mówiąc prościej, wskazuje, jak bardzo materiał odkształci się pod danym obciążeniem, zanim osiągnie granicę sprężystości i zacznie ulegać trwałemu odkształceniu.

Matematycznie moduł sprężystości (E) definiuje się jako:
[ E = \frac{\sigma}{\epsilon} ]
gdzie (\sigma) to naprężenie, a (\epsilon) to odkształcenie.

Moduł sprężystości wyraża się w jednostkach ciśnienia, zazwyczaj w paskalach (Pa) lub gigapaskalach (GPa). Wyższy moduł sprężystości oznacza sztywniejszy materiał, który będzie mniej odkształcał się pod danym obciążeniem, natomiast niższy moduł sprężystości oznacza, że ​​materiał jest bardziej elastyczny i będzie ulegał większym odkształceniom.

Moduł sprężystości belki H 300 X 300

Moduł sprężystości H Beam 300 X 300 zależy przede wszystkim od materiału, z którego jest wykonany. Większość belek H, w tym H Beam 300 X 300, wykonana jest ze stali, która ma stosunkowo wysoki moduł sprężystości w porównaniu do innych materiałów konstrukcyjnych.

W przypadku stali konstrukcyjnej standardowy moduł sprężystości wynosi około 200 GPa (200 x 10⁹ Pa). Wartość ta jest powszechnie akceptowana w branży i jest wykorzystywana w obliczeniach konstrukcyjnych elementów stalowych, w tym belek dwuteowych. Należy zauważyć, że jest to wartość średnia, a rzeczywisty moduł sprężystości konkretnej belki H 300 X 300 może się nieznacznie różnić w zależności od czynników takich jak gatunek stali, proces produkcyjny i zastosowana obróbka cieplna.

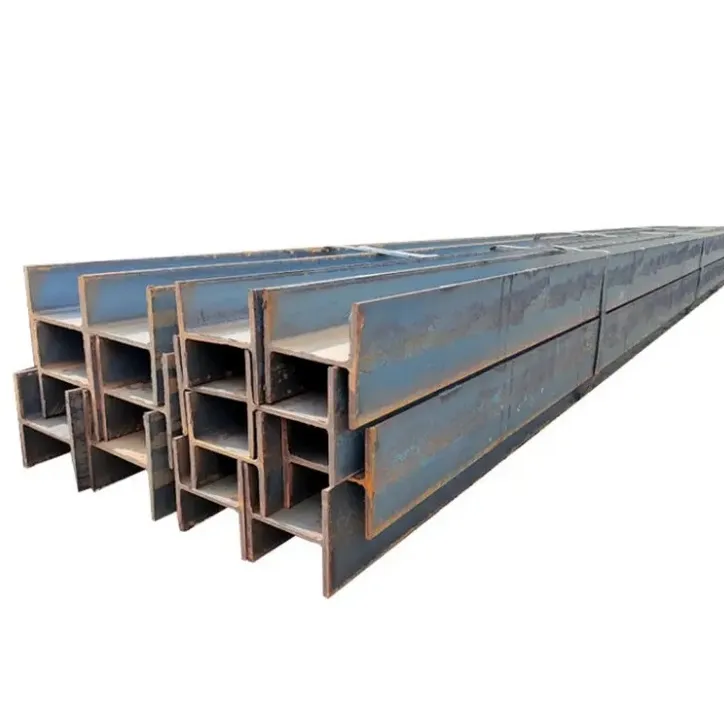

Na przykład, jeśli używaszA36 A572 50 Standardowa stalowa belka dwuteowa, który jest powszechnym gatunkiem stali na belki H, moduł sprężystości będzie zbliżony do standardowego 200 GPa. Te gatunki stali są znane ze swojej dobrej wytrzymałości i ciągliwości, dzięki czemu nadają się do szerokiego zakresu zastosowań konstrukcyjnych.

Znaczenie modułu sprężystości w projektowaniu konstrukcyjnym

Moduł sprężystości odgrywa kluczową rolę w projektowaniu konstrukcyjnym belek H 300 X 300 i innych elementów stalowych. Oto kilka kluczowych aspektów, w których moduł sprężystości jest ważny:

Obliczenia ugięcia

Jednym z głównych czynników uwzględnianych przy projektowaniu konstrukcji jest zapewnienie, że ugięcie belki pod danym obciążeniem mieści się w dopuszczalnych granicach. Ugięcie odnosi się do wielkości zgięcia lub ugięcia, jakiego doświadcza belka poddana obciążeniu. Moduł sprężystości jest używany w obliczeniach ugięcia w celu określenia, jak bardzo belka H 300 X 300 ugnie się pod określonym obciążeniem.

Wzór na maksymalne ugięcie ((\delta)) swobodnie podpartej belki przy równomiernie rozłożonym obciążeniu (w) jest następujący:
[ \delta = \frac{5wL^4}{384EI} ]
gdzie L jest długością belki, E jest modułem sprężystości, a I jest momentem bezwładności przekroju poprzecznego belki.

Jak widać ze wzoru, ugięcie jest odwrotnie proporcjonalne do modułu sprężystości. Wyższy moduł sprężystości spowoduje mniejsze ugięcie, co jest pożądane w większości zastosowań konstrukcyjnych, aby zapewnić stabilność i funkcjonalność konstrukcji.

Analiza stresu

Moduł sprężystości jest również używany w analizie naprężeń w celu określenia poziomów naprężeń w belce H 300 X 300 pod danym obciążeniem. Znając moduł sprężystości i odkształcenie (odkształcenie) belki, inżynierowie mogą obliczyć naprężenie za pomocą wzoru (\sigma = E\epsilon).

Informacja ta jest kluczowa dla zapewnienia, że ​​poziomy naprężeń w belce nie przekraczają dopuszczalnych naprężeń materiału stalowego. Jeżeli naprężenie przekroczy naprężenie dopuszczalne, belka może ulec trwałemu odkształceniu lub nawet uszkodzeniu, co może mieć poważne konsekwencje dla bezpieczeństwa konstrukcji.

Stabilność strukturalna

Oprócz analizy ugięcia i naprężenia moduł sprężystości wpływa również na stabilność strukturalną belki H 300 X 300. Sztywniejsza belka o wyższym module sprężystości jest mniej podatna na wyboczenie lub wyboczenie boczno-skrętne, które jest formą niestabilności, która może wystąpić, gdy belka jest poddawana obciążeniu ściskającemu.

Uwzględniając moduł sprężystości w procesie projektowania, inżynierowie mogą zapewnić, że belka H 300 X 300 zostanie zaprojektowana tak, aby była odporna na wyboczenie i zachowała integralność strukturalną w różnych warunkach obciążenia.

Czynniki wpływające na moduł sprężystości belki H 300 X 300

Chociaż standardowy moduł sprężystości stali konstrukcyjnej wynosi około 200 GPa, istnieje kilka czynników, które mogą wpływać na rzeczywisty moduł sprężystości określonej belki H 300 X 300:

Stopień stali

Różne gatunki stali mają różny skład chemiczny i właściwości mechaniczne, które mogą wpływać na moduł sprężystości. Na przykład gatunki stali o wysokiej wytrzymałości mogą mieć nieco wyższy moduł sprężystości w porównaniu do gatunków o niższej wytrzymałości ze względu na ich odmienną mikrostrukturę.

Proces produkcyjny

Proces produkcyjny H Beam 300 X 300 może również wpływać na moduł sprężystości. Procesy takie jak walcowanie na gorąco, walcowanie na zimno i obróbka cieplna mogą wpływać na strukturę ziaren i właściwości mechaniczne stali, co z kolei może wpływać na moduł sprężystości.

Temperatura

Moduł sprężystości stali zależy również od temperatury. Wraz ze wzrostem temperatury moduł sprężystości stali maleje. Jest to ważna kwestia w zastosowaniach, w których belka H 300 X 300 może być narażona na działanie wysokich temperatur, np. w konstrukcjach ognioodpornych.

Nasze produkty H Beam 300 X 300

W naszej firmie oferujemy wysoką jakośćBelka H 300 X 300produkty wytwarzane zgodnie z najwyższymi standardami branżowymi. Nasze belki H wykonane są z najwyższej jakości gatunków stali, zapewniających stały i niezawodny moduł sprężystości zbliżony do standardowego 200 GPa.

Rozumiemy znaczenie dostarczania naszym klientom dokładnych informacji technicznych i możemy dostarczyć szczegółowe raporty z testów materiałów dla naszych produktów H Beam 300 X 300, w tym moduł sprężystości i inne właściwości mechaniczne. Nasz doświadczony zespół inżynierów i techników jest również do Państwa dyspozycji, aby odpowiedzieć na wszelkie pytania lub wątpliwości dotyczące projektowania i stosowania naszych belek H.

Zastosowania H Beam 300 X 300

H Beam 300 X 300 to wszechstronny element konstrukcyjny, który jest szeroko stosowany w różnych zastosowaniach budowlanych, w tym:

Budownictwo

W budownictwie belka H 300 X 300 jest powszechnie stosowana jako kolumny i belki podtrzymujące ciężar konstrukcji. Wysoka wytrzymałość i sztywność sprawiają, że nadaje się do konstrukcji o dużej rozpiętości, takich jak budynki przemysłowe, magazyny i budynki komercyjne.

Budowa mostu

Belka H 300 X 300 jest również stosowana w budowie mostów, aby zapewnić podparcie płyty mostu i przeciwstawić się siłom wywieranym przez ruch drogowy i obciążenia środowiskowe. Doskonała nośność i stabilność konstrukcyjna sprawiają, że jest to idealny wybór do konstrukcji mostowych.

Konstrukcje przemysłowe

W warunkach przemysłowych H Beam 300 X 300 jest używany do budowy ram przemysłowych, platform i antresol. Wytrzymuje duże obciążenia i zapewnia stabilny fundament dla urządzeń i maszyn przemysłowych.

Wniosek

Podsumowując, moduł sprężystości belki H 300 X 300 jest ważną właściwością materiału, która znacząco wpływa na jego właściwości konstrukcyjne i projekt. W przypadku większości belek H ze stali konstrukcyjnej, w tym belek H 300 X 300, standardowy moduł sprężystości wynosi około 200 GPa. Zrozumienie modułu sprężystości i jego znaczenia w projektowaniu konstrukcji jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności różnych projektów budowlanych.

Jako wiodący dostawcaBelka H 300 X 300, jesteśmy zobowiązani do dostarczania produktów wysokiej jakości i doskonałej obsługi klienta. Jeśli jesteś na rynku H Beam 300 X 300 lub masz jakiekolwiek pytania dotyczące naszych produktów, nie wahaj się z nami skontaktować. Nasz zespół jest gotowy pomóc Ci w realizacji Twoich potrzeb związanych z zakupami i zapewnić niezbędne wsparcie techniczne.

Referencje

• Budynas, RG i Nisbett, JK (2011). Projekt inżynierii mechanicznej Shigleya. McGraw-Hill.
• Łosoś, CG i Johnson, JE (1996). Konstrukcje stalowe: projektowanie i zachowanie . Wydawcy HarperCollins College.
• Amerykański Instytut Konstrukcji Stalowych (AISC). (2017). Specyfikacja konstrukcji stalowych.
